CANREC超长数据与波形记录分析仪

        【产品简介】8通道CAN总线记录分析仪系列产品简介

PDF 链接：

http://www.zlg.cn/data/upload/software/Can/8channel_CAN_jj.pdf

CAN总线故障排查中，难点最大的就是偶发性故障。让用户甚至CAN专家都无法准确判断问题的源头。比如，风力发电机变桨系统在72小时中发生一次CAN数据传输中断；新能源车辆在行驶1万公里过程中出现一次仪表盘“黑了”，但后来怎么都无法复现；高铁列车在行驶2000公里中出现1次由于CAN通讯异常而导致的紧急减速等等。这些偶发性的CAN通讯异常就像定时炸弹，让设计师和用户胆战心惊。

广州致远电子股份有限公司作为国内CAN总线的泰山北斗。根据客户需求，研发出最新的CANREC—— 8通道CAN总线记录分析仪，可脱离PC独立运行，长时间存储CAN报文和波形，保证用户可以找到错误，并且看得到错误发生前后的波形。

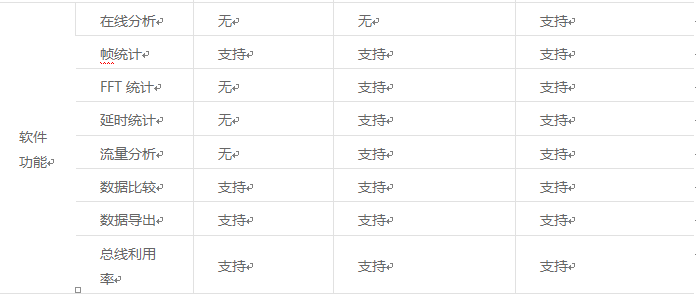

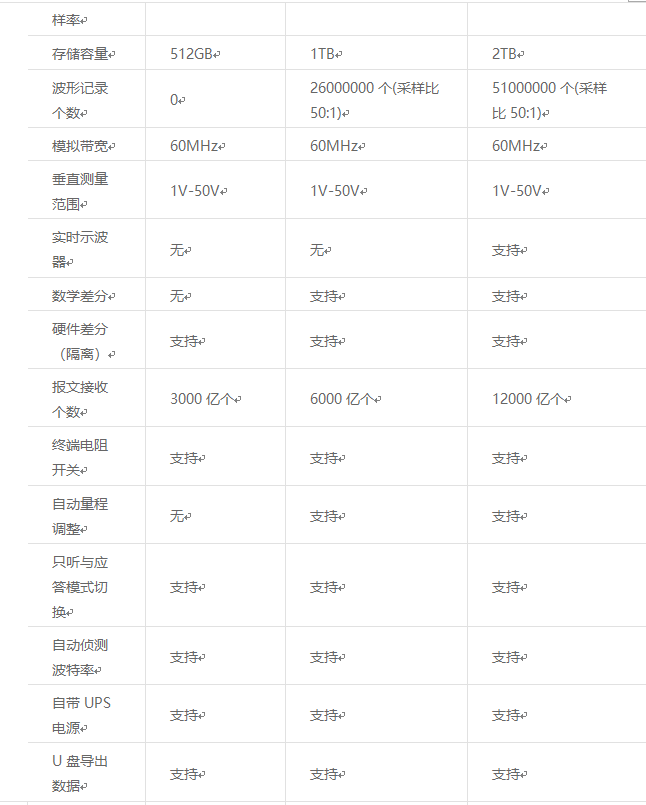

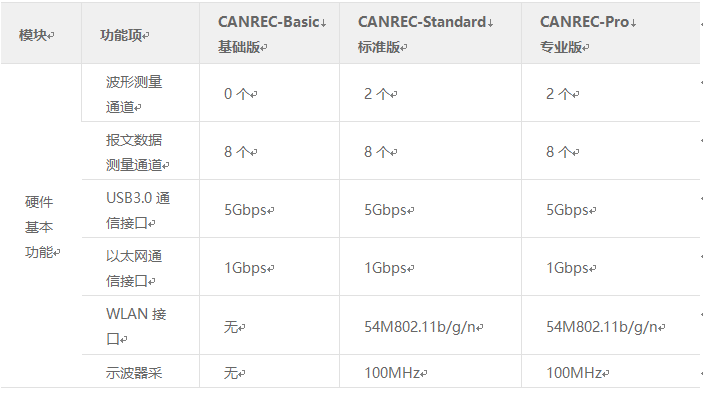

选型表

规格参数

·         2通道CAN模拟与数字信号混合记录通道（可同步存储CAN报文与对应波形，采样率100MSa/s）；

·         6通道CAN纯数字信号记录通道（可长时间存储CAN报文）；

·         无需PC控制，可独立运行，自带2TB固态硬盘，可8通道同时工作，进行长时间存储
（如果只存储报文，在1M波特率下，8通道满流量记录，可存储22天CAN报文）；

·         自带大容量UPS电池，保证供电中断后可继续工作3小时；

·         自带5寸大屏，清晰显示当前记录状态与错误情况；

·         CAN接口类型：高速CAN、容错CAN、单线CAN等（根据用户需要选配）；

·         1通道USB3.0 Device接口，用于高速导出数据到PC进行分析（专业版CANREC可在线分析）；

·         1通道USB2.0 Host接口，用于导出数据到U盘；

·         1通道千兆以太网接口，用于与其他仪器组合进行分布式测量（亦可导出数据）；

·         1通道蓝牙接口，可与手持终端进行通讯；

·         包含CANScope分析仪所有的离线测量分析功能（专业版CANREC可进行在线分析）；

·         供电电压：220VAC或者12-36VDC（直流供电采用航空插座，保证稳固）最大功耗20W；

·         工作温度: -25℃~+75℃；

·         尺寸：220×331.5×109.2mm（mm）。

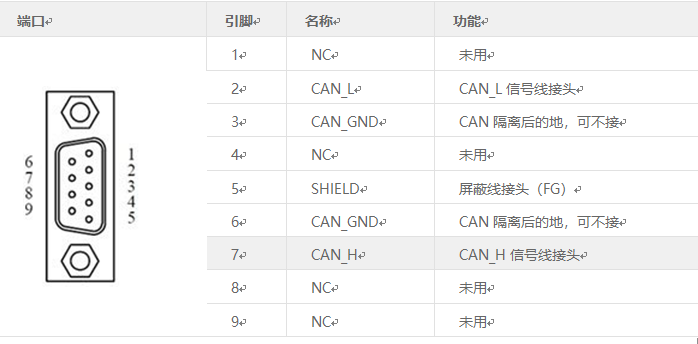

接口形式（DB9接口）内置跳线使用面板可选择是否并接120欧终端电阻
